內容編輯除砂器
分類: 雙級旋流除砂器
發布時間: 2013-03-04 16:49

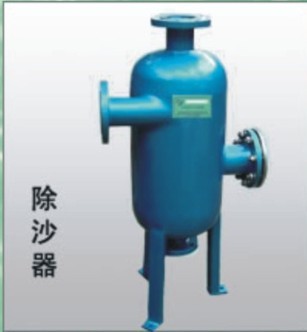

■產品概述：
該產品是我公司第二代產品,它集旋流與過濾為一體,我公司選用先進的碳鋼或玻璃鋼防腐工藝進行生產,主要用來清除地下水和地不熱水及其它水源中的固體顆粒,適用于水源熱泵系統、中央空調循環冷卻水、冷凍水系統、冬季冷曖循環水系統、工業冷卻循環水系統等。廣泛應用于水化工、環保、食品、醫藥等許多工業部門，在給水處理領域?qū)崿F(xiàn)除砂、降濁、固液分離等效果顯著。
_lit.jpg)
■工作原理：
HYXL旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，再加以過濾措施組合成的一種新型分離設備，當水流在一定的壓力下從除砂器進水中口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，沿水流共同上升的個別微小顆粒再由第二級過濾裝置阻隔，從而達到的目的，較目前市場上的旋流除砂器比較，增加了過濾單元（過濾精度可由用戶選定），具體除砂率高，節省安裝空間，對個別微小固體的漏捕率低、工作狀態穩定等優點。
■選型須知：
選用旋流除砂器時，在滿足流量的前提下，優先選用大的型號設備，并推薦在系統中用幾臺設備并聯替代大設備。
四、技術參數：
1、進水濁度≤320； 2、出水濁度≤10； 3、進水壓力≥0.4pa (設備承壓≥1Mpa )
4、壓力損失0.028Mpa；5、除砂直徑≥0.8mm
規格型號：
|
型號
|
進口
|
出水、排污口
|
L（mm）
|
D（mm）
|
A（mm）
|
經濟流量
噸/小時
|
最大流量
噸/小時
|
平均除砂率%
|
|
HYXL-3
|
50
|
80
|
1200
|
325
|
350
|
15
|
30
|
≥97
|
|
HYXL-4
|
80
|
100
|
1400
|
400
|
390
|
30
|
60
|
≥97
|
|
HYXL-5
|
100
|
125
|
2000
|
650
|
600
|
78
|
140
|
≥96
|
|
HYXL-6
|
125
|
150
|
2000
|
650
|
600
|
90
|
150
|
≥96
|
|
HYXL-8
|
150
|
200
|
2350
|
800
|
770
|
150
|
280
|
≥93
|
|
HYXL-10
|
200
|
250
|
2350
|
800
|
770
|
185
|
300
|
≥93
|
